A eletroerosão por descarga elétrica (EDM — Electrical Discharge Machining) é um processo de usinagem não convencional amplamente utilizado em São Paulo nas indústrias de moldes e matrizes, ferramentarias e fabricação de peças de geometria complexa em aços-ferramenta, metal duro (WC-Co) e ligas de alta resistência. O processo remove material por meio de microdéchargas elétricas controladas entre a peça (polo) e o eletrodo (cobre, grafite, latão) em presença de um fluido dielétrico que atua como isolante elétrico, refrigerante e transportador de detritos. Os resíduos gerados — óleo dielétrico contaminado e lama metálica fina — requerem classificação criteriosa pela NBR 10004, pois podem ser Classe I — Perigoso dependendo dos metais presentes e do estado do óleo.
Tipos de EDM e seus fluidos dielétricos
Existem dois tipos principais de EDM com perfis de resíduos distintos:
- Ram EDM (EDM de afundamento / die sinking): o eletrodo — geralmente de cobre eletrolítico (Cu) ou grafite — é pressionado contra a peça, reproduzindo sua forma inversa. O fluido dielétrico é tipicamente óleo mineral dielétrico (hidrocarbonetos parafínicos C10–C25, viscosidade 1,5–3,5 cSt a 40 °C, ponto de fulgor 60–90 °C). Aplicações: cavidades de moldes de injeção, matrizes de forjamento, cavidades de alumínio.

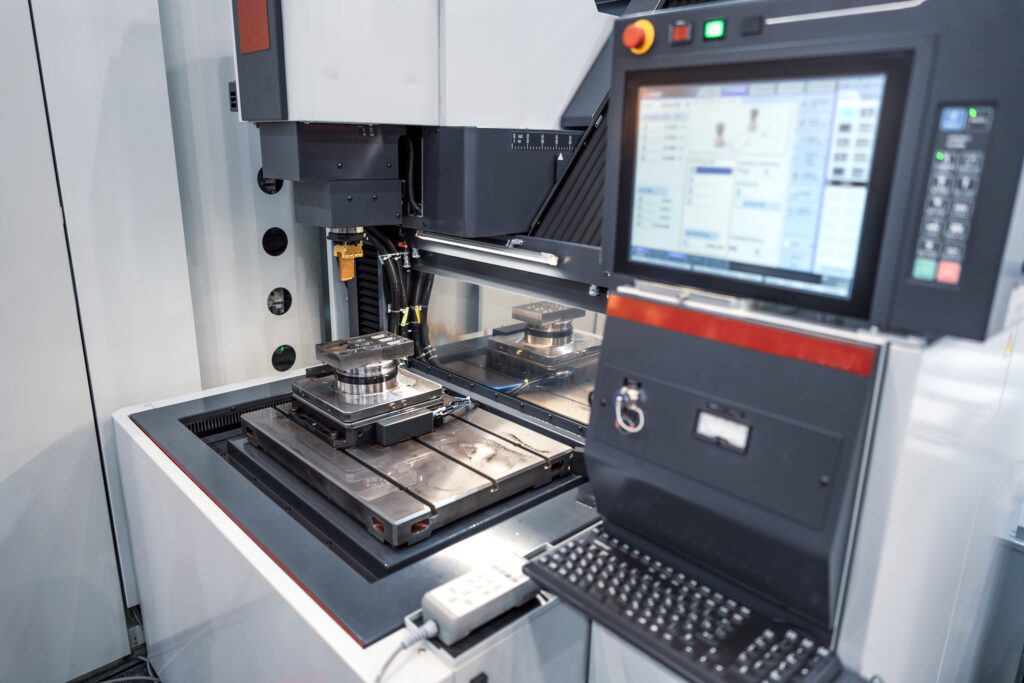

- Wire EDM (EDM a fio / WEDM): um fio fino de latão (Cu-Zn 63/37, diâmetro 0,1–0,3 mm) percorre continuamente a peça, cortando geometrias 2D e 3D. O fluido dielétrico é água deionizada (condutividade 1–20 µS/cm) ou água com aditivos anticorrosivos. Aplicações: matrizes de punção, componentes aeroespaciais, indústria médica.
O fluido dielétrico é crítico: ele ioniza durante a descarga (formando o canal de plasma a 8.000–12.000 °C) e em seguida se reconstitui como isolante entre pulsos. Durante esse ciclo, partículas microscópicas do material removido (finos ou “debris”) de 1–500 µm ficam em suspensão no fluido.
Classificação do óleo dielétrico usado pela NBR 10004
O óleo dielétrico usado de ram EDM é classificado pela NBR 10004 principalmente pelos parâmetros dos metais presentes nos finos em suspensão e pelos hidrocarbonetos policíclicos aromáticos (HPAs) formados pela pirólise do óleo durante as descargas:
- Hidrocarbonetos policíclicos aromáticos (HPAs): benzo[a]pireno, naftaleno, antraceno e outros são formados quando o óleo mineral sofre pirólise nas temperaturas extremas do canal de plasma (>8.000 °C). Benzo[a]pireno (BaP) e outros HPAs constam do Apêndice A da NBR 10004 como substâncias classificantes — qualquer concentração detectável torna o resíduo Classe I por toxicidade. Óleos de EDM com vida útil > 6 meses em operação intensa invariavelmente apresentam BaP detectável.
- Metais dos eletrodos e peças usinadas:
- Cu (eletrodo de cobre): limite de solubilização Apêndice C = 2 mg/L. Finos de Cu em suspensão no óleo, se lixiviados, podem ultrapassar esse limite → Classe II-A mínimo.
- Cr, Mo, V, W (aços-ferramenta usinados como D2, H13, M2): se o lixiviado apresentar Cr > 5 mg/L → Classe I. Cr⁶⁺ pode ser formado em pequenas quantidades pela oxidação do Cr⁰ nas temperaturas das descargas.
- Co (metal duro WC-Co usinado): limite de lixiviação Apêndice B = 0,08 mg/L. Finos de WC-Co em suspensão no óleo dielétrico quase sempre resultam em lixiviado de Co acima do limite → Classe I.
- Zn (fio de latão do wire EDM): limite de solubilização Apêndice C = 5 mg/L. Os detritos do fio de latão se acumulam na água dielétrica.
- Ponto de fulgor reduzido: o óleo mineral fresco tem ponto de fulgor de 60–90 °C. Após uso prolongado e pirólise parcial, compostos de menor ponto de ebulição podem reduzir o ponto de fulgor para < 60 °C → Classe I por inflamabilidade (§5.2 NBR 10004).
Classificação da lama metálica (sludge) do EDM
A lama metálica do EDM — separada do fluido dielétrico pelos filtros da máquina (filtros de papel, filtros de cartucho ou filtros magnéticos) — contém:
- Para ram EDM com eletrodo de cobre em aços-ferramenta: mistura de Cu (10–40%), Fe (40–70%), Cr (5–20% se aço-ferramenta Cr-aloy), Mo, V. Óleo residual impregnado no sludge (15–30% em massa). O ensaio de lixiviação (NBR 10005) detectará Cr > 5 mg/L na maioria dos aços-ferramenta → Classe I.
- Para ram EDM com eletrodo de grafite: mistura de C (grafite residual), Fe, Cr, Mo. Grafite não classifica por si só, mas os metais da peça dominam a classificação. Classe I se Cr > 5 mg/L.
- Para wire EDM em aço-carbono: mistura de Fe (60–80%), Zn e Cu do fio de latão (5–15%). Lixiviado de Zn pode ultrapassar 250 mg/L (Apêndice B) → Classe I por Zn.
- Para wire EDM em metal duro (WC-Co): WC + Co. Co no lixiviado > 0,08 mg/L → Classe I. Atenção: o WC em pó fino é também classificado como suspeito de carcinogenicidade (IARC Grupo 2A na forma de WC-Co particulado).
Água dielétrica do wire EDM: classificação e descarte
A água deionizada do wire EDM se contamina progressivamente com:
- Finos de Zn e Cu do fio de latão dissolvidos: ZnSO₄, CuSO₄ formados pela dissolução anódica parcial do fio
- Aditivos anticorrosivos (etilenodiamina tetracética — EDTA ou compostos derivados) que quelam os metais mantendo-os em solução
- Finos da peça usinada em suspensão coloidal
A água dielétrica usada pode apresentar Zn > 250 mg/L (Apêndice B, lixiviação) ou Cu > 2 mg/L (Apêndice C, solubilização) → Classe I ou Classe II-A dependendo da concentração. O EDTA, se presente acima de 0,1 mg/L, é substância que consta de listas internacionais como potencialmente tóxica e deve ser investigada. O descarte direto na rede de efluentes sem tratamento viola o CONAMA 430/11 (Cu ≤ 1 mg/L, Zn ≤ 5 mg/L no efluente). A água usada deve ser tratada por precipitação (ajuste de pH 8–9 com Ca(OH)₂) antes do descarte.
Gestão dos filtros usados da máquina de EDM
Os filtros das máquinas de EDM — de papel, cartucho ou celulose — ficam impregnados com a lama metálica e o óleo ou água dielétrica. São classificados conforme o fluido retido:
- Filtros de ram EDM (óleo): impregnados com óleo mineral + finos metálicos com Cr/Co → Classe I por HPA e/ou metais pesados. Destinação: co-processamento ou incineração.
- Filtros de wire EDM (água): finos de Zn/Cu/aço → Classe I ou II-A conforme ensaio de lixiviação.
- Elemento filtrante magnético reutilizável: após descarte, o sludge separado pelo magneto é Classe I.
Eletrodos gastos: cobre, grafite e fio de latão
- Eletrodos de cobre usados: desgaste médio de 5–30% do eletrodo por ciclo de usinagem. O eletrodo retém depósitos da peça usinada. Se a peça for aço-ferramenta com Cr, o eletrodo pode conter traços de Cr impregnados → verificar lixiviação. Cu puro sem contaminação → Classe II-B (inerte), com alto valor de sucata (Cu ≈ R$ 25–30/kg).
- Eletrodos de grafite usados: grafite não classifica por si só (Classe II-B inerte). Mas se o grafite foi usado em ram EDM de metal duro (WC-Co), pode conter Co impregnado → ensaio para verificar. Grafite de qualidade aeronáutica tem valor de recuperação.
- Fio de latão do wire EDM: o fio é totalmente consumido e os detritos caem no fluido. A bobina de fio usada (recolhida pela máquina após o corte) é sucata de latão (Cu-Zn) com valor comercial — Classe II-B se não contaminada com peça tóxica.
Obrigações legais em São Paulo
- PGRS: o Plano de Gerenciamento de Resíduos Sólidos deve listar separadamente óleo dielétrico usado (Classe I se HPA ou metais), lama metálica (Classe I), filtros usados (Classe I) e água dielétrica usada (Classe I ou II-A). Não agrupar todas as frações em uma linha genérica “resíduo de EDM” — a CETESB exige especificidade.
- MTR: óleo dielétrico mineral usado → ONU 3077 (substâncias perigosas ao meio ambiente, sólido) ou ONU 3082 (líquido), Classe 9, GP III. Lama metálica com Cr → ONU 3077.
- LCR: transportador com Licença de Coleta e Transporte de Resíduos válida para Classe I se as frações forem Classe I.
- CADRI: obrigatório para cada destinação de resíduo Classe I gerado por ferramentaria com EDM. Ferramentarias de pequeno porte frequentemente negligenciam o CADRI, especialmente para filtros e lamas de EDM — infração autuável.
- Laudo de classificação: laudo analítico distingue se a lama é Classe I ou II-A e define o código ONU correto para o MTR. Sem laudo, o gerador não tem como comprovar a classe para a CETESB.
Fiscalização e responsabilidade
Ferramentarias e indústrias de moldes são segmento fiscalizado pela CETESB por gerarem resíduos de metais pesados em pequenas quantidades mas frequentemente dispostos de forma inadequada (misturados com lixo comum, lançados em ralos de efluentes). O responsável técnico que autorizar o descarte da lama metálica de EDM no lixo comum ou o despejo do óleo dielétrico em rede de efluentes incorre no art. 54 da Lei 9.605/98 — reclusão de 1 a 4 anos. A contaminação do solo por Co de resíduos de metal duro (WC-Co) em área industrial já gerou passivos de remediação milionários no interior paulista.
Como a Seven Resíduos atende ferramentarias com EDM
A Seven Resíduos realiza a coleta, transporte e destinação de óleo dielétrico usado, lamas metálicas, filtros de EDM e água dielétrica usada gerados em ferramentarias e indústrias de moldes na Grande São Paulo e no ABC Paulista. Auxiliamos na elaboração do PGRS e no laudo de classificação das frações de resíduos específicas do seu processo de EDM. Entre em contato para diagnóstico completo.
Perguntas frequentes sobre resíduos de eletroerosão
Com que frequência devo trocar o óleo dielétrico da máquina de ram EDM?
Não há um prazo fixo — a troca é indicada por parâmetros operacionais: resistividade elétrica do óleo (deve permanecer > 10⁹ Ω·cm), ponto de fulgor (se cair para < 60 °C, é momento de troca imediata), turbidez visual (acumulação excessiva de finos não capturados pelos filtros) e análise de HPAs (se benzo[a]pireno > 0,1 µg/L no óleo — limiar analítico). Em operação intensa com aços-ferramenta, o óleo pode durar 1–3 anos com filtragem adequada. Ao trocar, o óleo usado já é Classe I por HPA e deve ter MTR e CADRI para destinação. Não misture o óleo dielétrico com OLUC (óleo lubrificante usado) — são resíduos com rotas de destinação diferentes e misturá-los pode inviabilizar a reciclagem do OLUC.
A lama de EDM de aço-carbono (sem ligas de Cr, Mo ou Co) é Classe I?
Não necessariamente. A lama de EDM de aço-carbono puro (e.g., ABNT 1045) com eletrodo de cobre pode ser Classe II-A se: (a) o Cu no lixiviado for ≤ 2 mg/L (Apêndice C) e o Fe não ultrapassar os limites de solubilização; (b) não houver HPAs detectáveis no óleo impregnado na lama. Na prática, a impregnação do óleo na lama é o fator mais crítico — o óleo mineral de EDM após uso prolongado contém HPAs, e a lama absorvida por ele pode ser Classe I por HPAs mesmo que os metais sejam Classe II-A. O laudo analítico (NBR 10005 + análise de HPAs) é o único caminho seguro para definir a classe da lama de cada processo específico.
Posso recuperar o metal da lama de EDM para revenda como sucata?
Sim, a recuperação de metais a partir da lama de EDM é economicamente viável especialmente para lamas ricas em Cu (eletrodo de cobre) ou WC-Co (metal duro). Empresas especializadas em refino de metal duro (carbeto de tungstênio) compram lamas com > 40% WC para recuperação do W e Co. Para que a lama seja caracterizada como subproduto (não resíduo), é necessário: comprador identificado com contrato anterior à geração, especificações técnicas acordadas (teor mínimo de W, teor máximo de impurezas) e documentação de venda com nota fiscal. Se não houver comprador formal, a lama é resíduo Classe I ou II-A conforme laudo e deve ser destinada com CADRI e MTR. Não confunda a expectativa de recuperação com a realização do subproduto — sem contrato, é resíduo.
A água dielétrica do wire EDM pode ser descartada na rede de esgoto industrial?
Somente após tratamento que atenda ao CONAMA 430/11. A água de wire EDM tipicamente contém Cu 1–50 mg/L e Zn 5–200 mg/L — acima dos limites de lançamento (Cu ≤ 1 mg/L, Zn ≤ 5 mg/L). O tratamento consiste em: (1) filtração para remoção de finos sólidos; (2) ajuste de pH com Ca(OH)₂ para precipitar Cu(OH)₂ e Zn(OH)₂ (pH ótimo 8–9,5); (3) floculação e decantação; (4) análise do efluente tratado antes do descarte. O lodo de precipitação gerado é resíduo que exige classificação e destinação adequada. Plantas sem ETE devem coletar a água usada como resíduo líquido Classe I (se Zn > 250 mg/L lixiviação) com MTR e CADRI. A NBR 10004 deve ser aplicada para classificação antes de qualquer descarte.
EDM de grafite em aço inoxidável: quais metais monitorar no resíduo?
Aço inoxidável austenítico (AISI 304, 316) contém 18% Cr e 8–10% Ni, além de Mo (nos 316). Os finos gerados pelo EDM de inox com eletrodo de grafite serão ricos em Fe, Cr e Ni. Parâmetros críticos pela NBR 10004: Cr total > 5 mg/L no lixiviado → Classe I; Ni > 20 mg/L na solubilização → Classe I; Cr⁶⁺ > 0,5 mg/L → Classe I (Cr⁶⁺ pode ser formado em pequena quantidade pela oxidação do Cr⁰ nas temperaturas do plasma). O óleo dielétrico impregnado na lama também deve ser analisado para HPAs. O conjunto lama + óleo de EDM de inox é quase invariavelmente Classe I por Cr e/ou Ni. Documente a composição do material usinado no PGRS para facilitar a classificação futura.
