O que é NR-13 e por que toda planta industrial brasileira precisa conhecê-la
Toda planta industrial brasileira que opera caldeira de vapor, vaso de pressão acima de PV>8 (PV = Pressão × Volume, parâmetro de categorização em MPa·L), tubulação de fluido perigoso ou tanque metálico de armazenamento está obrigada a cumprir a NR-13 (Norma Regulamentadora 13 — caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento). A norma é trabalhista federal, vinculada ao Ministério do Trabalho, e padroniza requisitos mínimos de segurança e saúde ocupacional na gestão da integridade desses equipamentos críticos.
A NR-13 cobre cinco partes integradas: caldeiras a vapor saturado e superaquecido, vasos de pressão pressurizados, tubulações industriais, tanques metálicos de armazenamento atmosférico e criogênico, e o sistema de Inspeção de Segurança (IS) periódica conduzida por PH (Profissional Habilitado, engenheiro com registro CREA) ou por SPIE (Serviço Próprio de Inspeção de Equipamentos credenciado). A aplicação é obrigatória para 14 segmentos industriais — química, petroquímica, petróleo, gás, alimentos, bebidas, papel, celulose, têxtil, farmacêutica, frigorífico, laticínio, cimenteira e siderurgia.
O descumprimento gera autuação do MTE (Ministério do Trabalho e Emprego), suspensão da operação, responsabilização civil e penal sob a Lei 9.605/1998 (artigo 54, crime ambiental por dano grave) e impedimento de contratação pública pela Lei 14.133/2021. Não é opcional, e nem mesmo plantas pequenas escapam — o critério PV>8 captura praticamente qualquer reator, autoclave ou caldeira flamotubular instalada em chão de fábrica brasileiro nos últimos 50 anos.
Histórico — da Portaria MTb 3.214/1978 à Portaria MTPS 2.158/2024
A NR-13 nasceu em 1978 com a Portaria MTb 3.214, que instituiu as 28 normas regulamentadoras originais. Ganhou primeira atualização operacional pela SIT 12/1983, evoluindo nos anos 1990 e 2014 com pequenos ajustes técnicos. A reformulação completa veio com a Portaria MTPS 1.082/2018, que introduziu inspeção baseada em risco, métodos científicos modernos de avaliação de integridade, ART/RRT eletrônica e CIPP (Categorização de Inspeção Periódica Profissional) — inicial, periódica, extraordinária e especial.
A Portaria MTPS 2.158/2024 trouxe ajustes regulatórios de modernização: linguagem revisada, integração digital com o eSocial-SST, ART eletrônica via Sistema CONFEA-CREA, e harmonização com a NR-22 mineração e barragens e a NR-37 plataforma de petróleo offshore. O texto vigente em 2026 incorpora referências cruzadas com as ABNT NBR 13534, 13535 e 13536, normas técnicas brasileiras de caldeiras e vasos de pressão. A íntegra está disponível no portal gov.br/trabalho e a base legal trabalhista está na Lei 6.514/1977 do Planalto. A reformulação de 2018 representou a maior mudança técnica da norma desde sua criação, alinhando o Brasil às práticas de inspeção baseada em risco já consolidadas em ASME e API americano e PED europeu, e abrindo espaço para métodos como TOFD ultrassônico e phased array em equipamentos de alta categoria.
Caldeiras — categorias A, B e C, flamotubular vs aquatubular, COC obrigatório
A Parte 1 da NR-13 trata exclusivamente de caldeiras a vapor. A categorização usa a PMTA (Pressão Máxima de Trabalho Admissível) gravada em placa metálica afixada permanentemente. Categoria A engloba caldeiras com PMTA acima de 1,96 MPa, típicas de termelétrica subcrítica e supercrítica, papel celulose, petroquímica e siderurgia. Categoria B fica entre 0,588 e 1,96 MPa, dominante em alimentos, bebidas, frigorífico e laticínio. Categoria C cobre PMTA até 0,588 MPa, comum em pequenas indústrias e processos auxiliares.
O construtivo divide caldeiras em flamotubular (vapor saturado, até 2 MPa, gases quentes nos tubos e água ao redor) e aquatubular (vapor superaquecido, alta pressão, água nos tubos e fogo na fornalha). Aquatubular é padrão em termelétrica, papel kraft e petroquímica; flamotubular predomina em alimentos e químicas leves. Toda caldeira em operação precisa de COC (Certificado de Operação de Caldeira), livro de registro de ocorrências, placa de identificação NR-13 e operador certificado por curso de 40 horas conforme Portaria MTb 8/2019, com instrutor PH credenciado.
Vasos de pressão — Anexo II, 5 grupos de fluido, 5 categorias de risco
A Parte 2 trata de vasos de pressão. O Anexo II da NR-13 categoriza pelo cruzamento de Grupo de fluido com PV. São 5 grupos: Grupo 1 (alta toxicidade e inflamabilidade — H2S, fosgênio, HCN, hidrogênio puro), Grupo 2 (alta e média toxicidade — amônia, cloro, ácido sulfúrico concentrado), Grupo 3 (baixa toxicidade — vapor saturado, álcool, hidrocarbonetos leves), Grupo 4 (fluido inerte — nitrogênio, ar, CO2) e Grupo 5 (sem risco específico — água, salmoura).
O cruzamento com PV gera 5 categorias: Categoria I (maior risco, PV alto e Grupo 1), II, III, IV e V (menor risco). Reator de polimerização petroquímico tipicamente é Categoria I. Vaso pulmão de ar comprimido usual é Categoria IV ou V. Autoclave farmacêutica é normalmente Categoria II.
| Categoria | Grupo Fluido | Faixa PV (MPa·L) | IS Externa | IS Interna | Exemplo Típico |
|---|---|---|---|---|---|
| I | 1 (alta tox/inflam) | PV > 100 | 1 ano | 4 anos | Reator petroquímico H2 |
| II | 2 (média tox) | 30 < PV ≤ 100 | 2 anos | 6 anos | Autoclave farmacêutica |
| III | 3 (baixa tox) | 8 < PV ≤ 30 | 3 anos | 8 anos | Pulmão de vapor saturado |
| IV | 4 (inerte) | PV > 30 | 4 anos | 10 anos | Vaso de N2 industrial |
| V | 5 (sem risco) | PV ≤ 30 | 5 anos | 15 anos | Pulmão de ar comprimido |
| Caldeira A | Vapor superaq. | PMTA > 1,96 MPa | 1 ano | 3 anos | Termelétrica subcrítica |
| Caldeira B | Vapor saturado | 0,588-1,96 MPa | 2 anos | 6 anos | Frigorífico biomassa |
| Caldeira C | Vapor saturado | PMTA ≤ 0,588 MPa | 3 anos | 8 anos | Padaria industrial |
| Tanque CR | Combustível | Atmosférico | 3 anos | 10 anos | BPF, álcool, ácido |
| Tanque RD | Criogênico/GLP | Pressurizado | 1 ano | 5 anos | GLP, GNV, amoníaco |

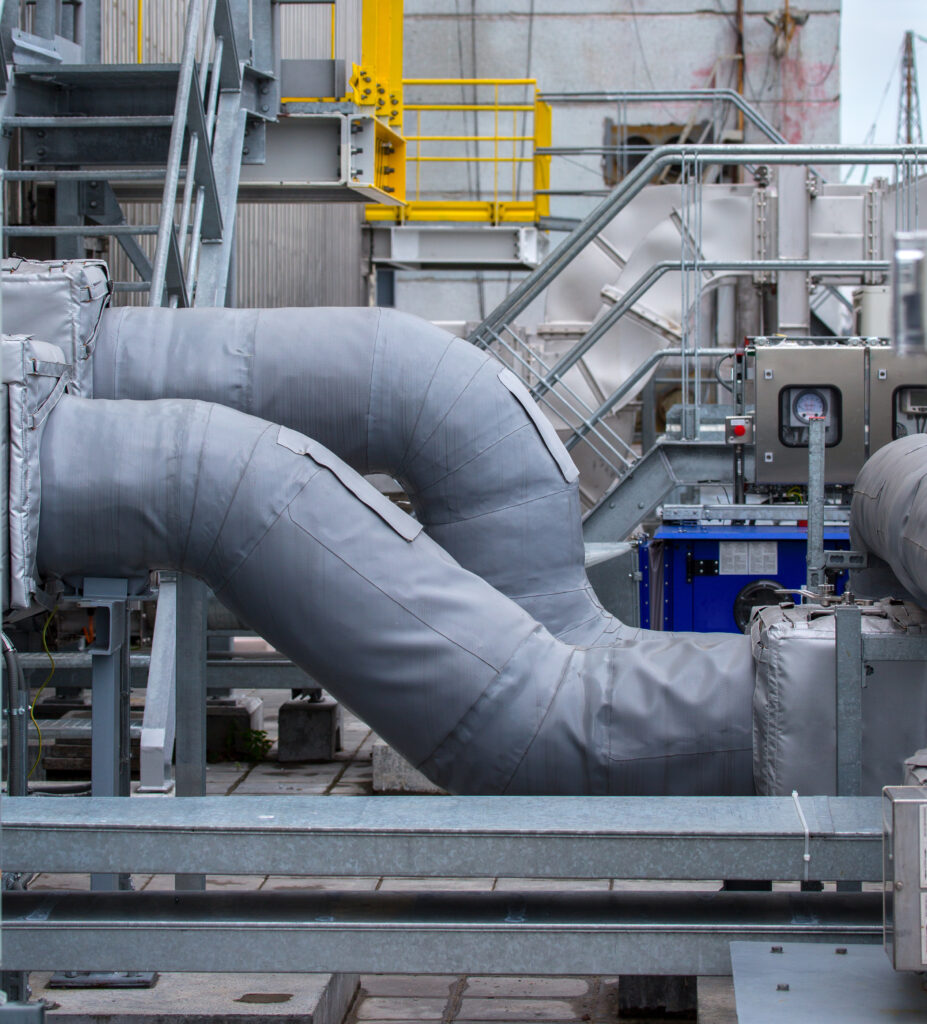

Tubulações industriais — Classes I, II, III, IV e cores ABNT NBR 6493
A Parte 3 cobre tubulações que transportam vapor, gás, líquido perigoso ou inflamável. A categorização usa quatro classes. Classe I abrange combustível líquido inflamável e VOC (compostos orgânicos voláteis). Classe II é vapor superaquecido. Classe III é vapor saturado. Classe IV cobre água, ar e gases inertes.
A sinalização segue a ABNT NBR 6493 — norma da ABNT que padroniza cores: vermelho para incêndio, amarelo para gás, verde para água, azul para ar comprimido, marrom para líquido inflamável, laranja para ácido, lilás para álcali e preto para óleo. A integração com NR-26 (sinalização de segurança) e com a Lei 9.966/2000 PEI plano de emergência é obrigatória em terminais portuários e refinarias.
Tanques metálicos atmosféricos e criogênicos — categoria SR, CR, RD
A Parte 4 trata de tanques metálicos de armazenamento. A categorização usa três níveis. SR (Sem Risco) cobre água, ar e inertes. CR (Com Risco) abrange óleo combustível, álcool, ácido sulfúrico, soda cáustica e similares — domina em refinaria, química, papel, laticínio. RD (Risco Diferenciado) é o mais crítico: GLP, GNV, criogênicos como N2 e O2 líquido, e amoníaco.
Cada tanque CR ou RD precisa de bacia de contenção dimensionada, SAO (sistema de água-óleo) integrado ao sistema de drenagem, lavagem CIP (Cleaning In Place — lavagem química automatizada de equipamentos) periódica, e gestão dos efluentes lavagem-desativação como resíduo Classe I.
Profissional Habilitado, SPIE, ART e RRT — quem pode inspecionar
A NR-13 só admite inspeção conduzida por PH (Profissional Habilitado) — engenheiro mecânico, químico ou naval com CREA ativo, ART (Anotação de Responsabilidade Técnica) ou RRT (Registro de Responsabilidade Técnica) emitidos para cada laudo, e prova de capacitação em métodos não destrutivos.
A SPIE (Serviço Próprio de Inspeção de Equipamentos) é a alternativa interna: a empresa monta um departamento credenciado pelo MTE, com equipe PH própria, laboratório metalográfico, espessurímetro ultrassônico, endoscopia industrial, inspeção visual e equipamento de teste hidrostático. Petrobras Inspeção de Equipamentos, Vale TIE e Braskem TÜV são exemplos brasileiros de SPIE estruturada.
Periodicidade da Inspeção de Segurança — Externa, Interna e Hidrostática
A IS (Inspeção de Segurança) é o coração da NR-13. Há três modalidades. IS-Externa é anual a quinquenal, conforme categoria, e cobre instrumentação, válvulas de segurança, conexões e sinalização. IS-Interna varia de 4 a 15 anos e exige abertura do equipamento, inspeção visual, ultrassom, líquido penetrante e medição de espessura. Teste Hidrostático ocorre a cada 6-15 anos, pressurizando o equipamento a 1,3-1,5 PMTA com água.
Categoria I de vaso de pressão exige IS-Interna a cada 4 anos e IS-Externa anual. Caldeira A demanda anual externa e trienal interna. O resultado vai ao PIS (Plano de Inspeção de Segurança) e ao RAS (Relatório Anual Síntese), ambos auditáveis pelo MTE e pela SRT (Superintendência Regional do Trabalho).
NR-13 e gestão de resíduos — onde a Seven Resíduos entra
A operação NR-13 gera 6 fluxos de resíduos industriais que demandam gestão Classe I/II/IIIA conforme NBR 10004. Caldeira a biomassa, carvão ou óleo BPF (Baixo Ponto de Fluidez — combustível pesado) gera cinzas de combustão que podem virar CCR (cinza coprocessada) em cimenteira CONAMA 499/2020. Frigorífico com caldeira de bagaço produz cinzas similares às da cervejaria com bagaço de malte e kieselguhr.
A lavagem química de descontaminação de caldeira gera solução ácida (HCl + sulfâmico) Classe I. Vaso de pressão de reator químico produz borra de processo. Vazamento de tubulação contamina solo conforme NBR 10004 e CONAMA 420. Tanque atmosférico de óleo combustível BPF, álcool ou ácido sulfúrico exige bacia de contenção, lavagem CIP e gestão do OLUC sob CONAMA 362/2005.
Aplicação industrial brasileira — 8 setores prioritários
A NR-13 é mandatória em 8 setores que concentram caldeiras, vasos e tanques de alta categoria. Química e petroquímica operam reatores Categoria I-II, autoclaves, vasos de ácido sulfúrico e amoníaco, e tubulações Classe I de hidrocarbonetos. Alimentos e bebidas têm autoclaves de esterilização Categoria II, pasteurizadores e caldeiras Categoria B a vapor saturado. Papel e celulose usa digestor sulfato/sulfito kraft, caldeira de recuperação Categoria A e evaporador de licor preto.
Frigorífico e laticínio combinam autoclaves, pasteurizadores e caldeiras de biomassa Categoria B. Cimenteira opera forno de clínquer, pré-aquecedor e caldeira de recuperação Categoria A — a lama do mármore e granito também passa por queima nesse setor. Siderurgia usa caldeira de recuperação, evaporador, vasos de hidrogenação e conversor BOF Categoria A. Termelétrica é o setor mais crítico, com caldeira aquatubular subcrítica e supercrítica Categoria A. Farmacêutica opera autoclaves de esterilização, reatores e vasos Categoria I-II — a Anvisa cruza inspeções com BPF (Boas Práticas de Fabricação).
Operadores BR especializados — SPIE, certificadoras e auditoras
O mercado brasileiro de inspeção NR-13 é dominado por certificadoras internacionais com filiais consolidadas. TÜV Rheinland Brasil lidera em química, petroquímica e farmacêutica. Bureau Veritas Brasil é forte em alimentos, papel e siderurgia. ABS Americas atende offshore e siderurgia. SGS cobre alimentos, química e termelétrica. DNV Brazil e Lloyd’s Register atuam em petróleo, gás e papel kraft. ANEC (Associação Nacional de Empresas de Caldeiras) congrega SPIE menores e fabricantes nacionais. ITSEMAP, Petrobras Inspeção de Equipamentos, Vale TIE e Braskem TÜV são SPIE internas estruturadas.
Protocolo Seven em 5 etapas — integração NR-13 + gestão de resíduos
A Seven Resíduos não substitui SPIE TÜV Rheinland nem Bureau Veritas. Coordena o lado de resíduos do ecossistema NR-13 em cinco etapas. Etapa 1: inventário completo de caldeiras, vasos, tubulações e tanques com PV, categoria, grupo, ano de fabricação, PMTA, volume e número de ART/CREA. Etapa 2: verificação documental — prontuário, placa, livro de registro, COC, PIS e RAS. Etapa 3: agendamento da próxima IS-Externa anual, IS-Interna 4-15 anos e Hidrostática 6-15 anos junto com PH habilitado e SPIE qualificada. Etapa 4: integração com gestão de resíduos — cinzas de caldeira, lavagem química, borra de reator, lodo de evaporador, óleo combustível drenado, SAO de tanque e OLUC do sistema hidráulico. Etapa 5: dossiê auditável MTE, SRT, CGSST, com RAS, inventário e laudos IS consolidados.
Caso real — planta química de especialidade em São Paulo
Uma planta química de especialidade no interior de São Paulo opera 12 caldeiras Categoria A, 18 vasos de pressão Categoria I-III, 8.500 metros de tubulação Classe I-IV e 22 tanques atmosféricos CR/RD. A SPIE TÜV Rheinland mantém contrato anual de R$ 280 mil/ano cobrindo PIS, IS-Externa, IS-Interna escalonada e RAS auditável. A integração NR-13 + NR-15 (insalubridade) + NR-26 (sinalização) + NR-09 (PGR) + NR-12 (máquinas) + NR-33 espaço confinado + NR-35 trabalho em altura é coordenada pelo SESMT da planta. A Seven Resíduos cuida das cinzas de caldeira, do SAO dos tanques, da OLUC do sistema hidráulico e da borra química do reator. Resultado: ZERO autuação MTE em 5 anos consecutivos e contrato público mantido sob Lei 14.133.
FAQ — Perguntas Frequentes
Quem pode inspecionar uma caldeira sob NR-13?
Apenas Profissional Habilitado (PH) — engenheiro mecânico, químico ou naval com CREA ativo, ART/RRT emitida e capacitação comprovada em ensaios não destrutivos. SPIE credenciada pelo MTE também pode atuar com equipe PH própria.
Qual a periodicidade mínima de inspeção de um vaso Categoria I?
IS-Externa anual e IS-Interna a cada 4 anos. Teste hidrostático a cada 6-15 anos conforme PIS aprovado pelo PH responsável. Categorias II a V têm periodicidades progressivamente mais espaçadas.
O que diferencia caldeira flamotubular de aquatubular?
Flamotubular tem gases quentes dentro dos tubos e água ao redor — limite prático 2 MPa, vapor saturado, comum em alimentos. Aquatubular tem água nos tubos e fogo na fornalha — alta pressão, vapor superaquecido, padrão de termelétrica e papel.
A Seven Resíduos substitui a SPIE TÜV Rheinland ou Bureau Veritas?
Não. SPIE inspeciona o equipamento. Seven Resíduos gerencia os resíduos gerados pela operação NR-13 — cinzas, lavagem química, borra, OLUC, SAO. Atuam em camadas complementares dentro da mesma planta industrial.
Qual sanção por descumprir NR-13?
Auto de infração MTE, suspensão da operação, responsabilidade civil e penal sob Lei 9.605/1998 artigo 54 (crime ambiental), impedimento de contratação pública pela Lei 14.133/2021 e suspensão do CNPJ em casos graves de reincidência.
Conclusão — próximo passo com a Seven Resíduos
A NR-13 não é apenas conformidade trabalhista. É a porta de entrada para uma cadeia de resíduos Classe I e II que precisa ser auditada, classificada e destinada conforme NBR 10004, CONAMA 313, CONAMA 362 e CONAMA 499. Se sua planta opera caldeiras Categoria A ou B, vasos Categoria I-III, tubulação Classe I-II ou tanques CR/RD, o protocolo Seven integra a IS conduzida pela SPIE com a destinação dos fluxos de cinzas, borra, OLUC e efluentes de lavagem CIP. Acesse sevenresiduos.com.br e solicite o diagnóstico do ecossistema NR-13 da sua planta — inventário, categorização, agendamento de IS e plano integrado de resíduos em até 21 dias úteis.
